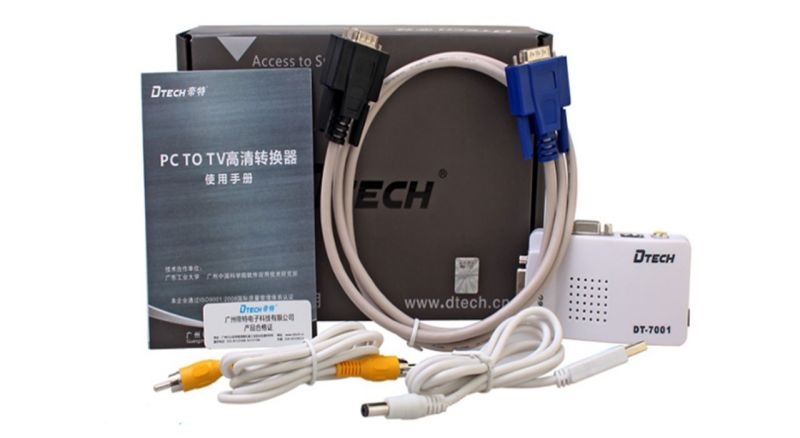

مبدل VGA به AV دی تک مدل DT-7001

مبدل VGA به AV دی تک مدل DT-7001

DTECH DT-7001 VGA TO AV (PC TO TV) Video Converter

مبدل VGA به AV دی تک مدل DTECH DT-7001 برای کامپیوتر های IBM یا MAC قابل استفاده بوده و کار تبدیل فرمت تصاویر دیجیتال از خروجی VGA کامپیوتر، DVR و... را به فرمت آنالوگ قابل استفاده در ورودی دستگاه های دارای پورت AV یا S-VIDEO و VGA مانند تلویزیون و نمایشگر های آنالوگ یا پروژکتور ها انجام می دهد. به عنوان مثال میتوان تصاویر کامپیوتر یا DVR (دستگاه ضبط کننده تصاویر دوربین های مدار بسته) را از طریق این مبدل مستقیما بر روی دستگاه  VCR (دستگاه ضبط ویدئو کاست) ضبط نمود.

روش استفاده از مبدل VGA به AV دی تک مدل DTECH DT-7001

جهت استفاده از دستگاه مراحل لازم را طبق توضیحات و تصاویر ارائه شده در زیر انجام دهید.

1- خروجی پورت VGA دستگاه کامپیوتر یا DVR خود را با یک کابل VGA به ورودی پورت VGA متصل نمایید.

2- این مبدل دارای سه نوع خروجی می باشد که میتوان به روش های ریز از آنها استفاده نمود.

الف: خروجی پورت VGA را با یک کابل VGA به ورودی پورت VGA تلویزیون های LCD و دیگر نمایشگر های دارای پورت ورودی VGA (مانند مانیتور، ویدئو پروژکتور) هستند متصل نمایید.

ب: خروجی پورت S-Video مبدل دی تک DT-7001 را با یک کابل S-Video به ورودی پورت S-Video دوربین فیلم برداری و یا دیگر دستگاه های که دارای پورت ورودی S-Video (مانند دروبین های هندی کم، دستگاه های بازی و یا ویدئو پروژکتور...) هستند متصل نمایید.

ج: خروجی پورت ویدئو AV را با یک کابل Composite video (یا همان کابل زرد سه فیش AV) به ورودی پورت AV دستگاه VCR و یا دیگر دستگاه های که دارای پورت ورودی AV (مانند تلویزیون های CRT یا ویدئو پروژکتور...) هستند متصل نمایید.

3-  یک آداپتور با خروجی 5 ولت DC یا یک کابل USB به فیش Power را از یک پورت USB یا شارژر موبایل به فیش مادگی DC IN دستگاه متصل نمایید.

حال شما می توانید تصویر تبدیل شده خود را از روی کامپیوتر یا هر دستگاه دیگر به دستگاه VCR منتقل نموده.

یا تصاویر مورد نظر خود را بر روی نمایشگر مورد نظر مشاهده نمایید.

میتوانید با دکمه های کنترلی پنل جلویی و یا سوئیچ های کناری به ابعاد و کیفیت تصویری مطلوب برسید.

4- عملکرد دکمه های جلوی دستگاه:

• دکمه های Left ، Right ، Down ، Up : جهت جابجایی تصویر به چهار جهت بالا، پایین، چپ و راست.
• دکمه MENU : جهت فراخوانی و باز کردن منوی مبدل دی تک DT-7001 روی نمایشگر.
• دکمه Zoom : انجام زوم بر روی تصویر.

5- عملکرد سوئیچ های کنار دستگاه:

سوئیچ 1 در بالا موقعیت استاندارد ویدئو را به PAL تنظیم می کند.

• سوئیچ 1 در حالت پایین تنظیم استاندارد ویدئو را به NTSC تنظیم می کند.
• سوئیچ 2 در پایین مبدل دی تک DT-7001 خروجی ویدئو را برای دقت رنگ YUV تنظیم می کند.
